1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001

Name: 1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS40MA12E4S
Price: Negotiable USD
Availability: InStock

جزئیات محصول

شماره مدل: SPS40MA12E4S

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200 ولت هیبرید SiC Discretes,1200 ولت Sic Mosfet,مواد جداکننده سی سی هیبریدی OEM, 1200V Sic Mosfet, OEM Hybrid SiC Discretes


کاهش ولتاژ دیود بدن:	1.5 ولت	رتبه بندی فعلی:	20A
شارژ دروازه:	20nC	ولتاژ آستانه گیت:	4 ولت
ولتاژ جداسازی:	2500 ولت	حداکثر دمای محل اتصال:	175 درجه سانتی گراد
مقاومت در داخل کشور:	0.1Ω	ظرفیت خروجی:	50pF
نوع بسته بندی:	TO-247	زمان بازیابی معکوس:	20 ثانیه
زمان مقاومت در برابر اتصال کوتاه:	10μs	فرکانس سوئیچینگ:	100 کیلوهرتز
محدوده دما:	-55 درجه سانتیگراد تا +175 درجه سانتیگراد	درجه بندی ولتاژ:	1200 ولت

کاهش ولتاژ دیود بدن:	1.5 ولت
رتبه بندی فعلی:	20A
شارژ دروازه:	20nC
ولتاژ آستانه گیت:	4 ولت
ولتاژ جداسازی:	2500 ولت
حداکثر دمای محل اتصال:	175 درجه سانتی گراد
مقاومت در داخل کشور:	0.1Ω
ظرفیت خروجی:	50pF
نوع بسته بندی:	TO-247
زمان بازیابی معکوس:	20 ثانیه
زمان مقاومت در برابر اتصال کوتاه:	10μs
فرکانس سوئیچینگ:	100 کیلوهرتز
محدوده دما:	-55 درجه سانتیگراد تا +175 درجه سانتیگراد
درجه بندی ولتاژ:	1200 ولت

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001

قدرت جامد-DS-SPS40MA12E4S-S03130001 V1.0

۱۲۰۰ ولت 40mΩ SiC MOSFET

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 0

ویژگی ها:

□ ولتاژ بلوکی بالا با مقاومت کم

□ اتصال با سرعت بالا با ظرفیت کم

□ دیود داخلی سریع با بازپرداخت معکوس کم (Qrr)

نمادین کاربردها:

□ اینورترهای خورشیدی

□ شارژ پایل ها

□ سیستم های ذخیره سازی انرژی

□ تامین برق صنعتی

□ موتورهای صنعتی

حداکثر رتبه بندی @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	ارزش ها	واحد
ولتاژ منبع تخلیه	VDSmax	VGS=0V، ID=100μA	1200	V
ولتاژ منبع دروازه	VGSop	استاتیک	-5/+20	V
حداکثر ولتاژ منبع دروازه	VGSmax	استاتیک	-8/+22	V
جریان تخلیه مداوم	شناسه	VGS=20V، Tc=25°C	75	A
جریان تخلیه مداوم	شناسه	VGS=20V، Tc=100°C	53
جریان تخلیه پالس	ID ((پالس)	عرض پالس tp محدود به Tjmax	120	A
از بین رفتن قدرت	PD	TC=25°C، Tj=175°C	366	W
محدوده گره کار	Tj		-55 تا 175	°C
محدوده دمای ذخیره سازی	Tstg		-55 تا 175	°C

برق ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	حداقل	ارزش ها نوعي	حداکثر.	واحد
ولتاژ شکستن منبع تخلیه	V ((BR) DSS	VGS=0V، ID=100μA	1200	-	-	V
ولتاژ آستانه دروازه	VGS ((th)	VDS=VGS، ID=10mA	2.0	2.8	3.5	V
ولتاژ آستانه دروازه	VGS ((th)	VDS=VGS، ID=10mA، Tj=175°C	-	1.9	-	V
جریان تخلیه ولتاژ دروازه صفر	IDSS	VDS=1200V، VGS=0V	-	1	100	μA
جریان نشت دروازه-منبع	IGSS	VGS=20V، VDS=0V	-	10	100	nA
مقاومت در حالت منبع تخلیه	RDS ((در)	VGS=20V، ID=35A	-	40	60	mΩ
		VGS=20V، ID=35A، Tj=175°C	-	64	-
		VGS=18V، ID=35A	-	43	70
		VGS=18V، ID=35A، Tj=175°C	-	67	-
ترانسکندکتانس	gfs	VDS=20V، IDS=35A	-	20	-	S
ترانسکندکتانس	gfs	VDS=20V، IDS=35A، Tj=175°C	-	18	-	S
انرژی سوئیچینگ روشن (FWD دیود بدن)	ايون	VDS=800V VGS=-5V/20V، ID=35A	-	635	-
		VDS=800V VGS=-5V/20V، ID=35A
انرژی خاموش کردن (FWD دیود بدن)	ايف	RG ((ext) = 2.5Ω، L=200μH، Tj=25°C FWD=SPS40MA12E4S	-	201	-	μJ
زمان تاخیر روشن کردن	td ((on))		-	9	-
وقت بلند شدن	tr	VDD=800V	-	30	-
وقت بلند شدن	tr	VGS=-5V/20V ID=35A	-	30	-	ns
زمان تاخیر خاموش کردن	td ((off)	VGS=-5V/20V ID=35A	-	31	-	ns
زمان تاخیر خاموش کردن	td ((off)	RG ((ext) = 2.5Ω، L=200μH	-	31	-
زمان پاییز	tf		-	12	-
دروازه به منبع شارژ	Qgs	VDS=800V، VGS=-5V/20V، ID=35A	-	40	-
گيت به بار تخليه	Qgd		-	60	-	nC
کل هزینه دروازه	Qg		-	163	-
ظرفیت ورودی	سیس	VGS=0V، VDS=1000V f=1MHz VAC=25mV	-	2534	-	pF
ظرفیت خروجی	کاس		-	110	-
ظرفیت انتقال معکوس	Crss		-	26	-
انرژی ذخیره شده COSS	اُس		-	70	-	μJ
مقاومت دروازه داخلی	RG ((int)	f=1MHz، VAC=25mV	-	1.6	-	Ω

عقب دیود ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	حداقل	ارزش ها نوعي	حداکثر.	واحد
ولتاژ دیود جلو	VSD	VGS=-5V، ISD=20A	-	4.9	7	V
ولتاژ دیود جلو	VSD	VGS=-5V، ISD=20A، Tj=175°C	-	4.1	-	V
جریان مستقیم دیود مستمر	IS	VGS=-5V	-	75	-	A
زمان برگشت بهبود	trr	VGS=-5V	-	32	-	ns
هزینه بازپرداخت	قشنگ	ISD=35A	-	769	-	nC
حداکثر جریان بازیافت معکوس	ايرم	VR=800V، di/dt=3000A/μs	-	39	-	A

عقب دیود ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	حداقل	ارزش ها نوعي	حداکثر.	واحد
مقاومت حرارتی از تقاطع تا صورت	RθJC		-	0.41	-	°C/W

نمادین عملکرد

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 3

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 4

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 5

نمادین عملکرد

نمادین عملکرد

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 12

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 13

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 14

نمادین عملکرد

1200 ولت هیبرید سی سی موزفیت DS-SPS40MA12E4S-S03130001 15

این یک ترانزیستور فلزی آکسید نیمه هادی با اثر میدان سیلیکون کارباید (SiC) با ولتاژ 1200 و مقاومت در حالت فعال (RDS ((on)) 40 میلیومتر (40mΩ) است.MOSFET های SiC به دلیل قابلیت ولتاژ بالا و مقاومت پایین در حالت فعال شناخته می شوند، باعث می شود آنها برای کاربردهای الکترونیک کارآمد مانند کنورترهای فرکانس بالا و وسایل نقلیه الکتریکی مناسب باشند.مقاومت 40mΩ در حالت فعال نشان دهنده از دست دادن قدرت نسبتا کم در طول هدایت است، که به بهبود بهره وری در کاربردهای قدرتمند کمک می کند.

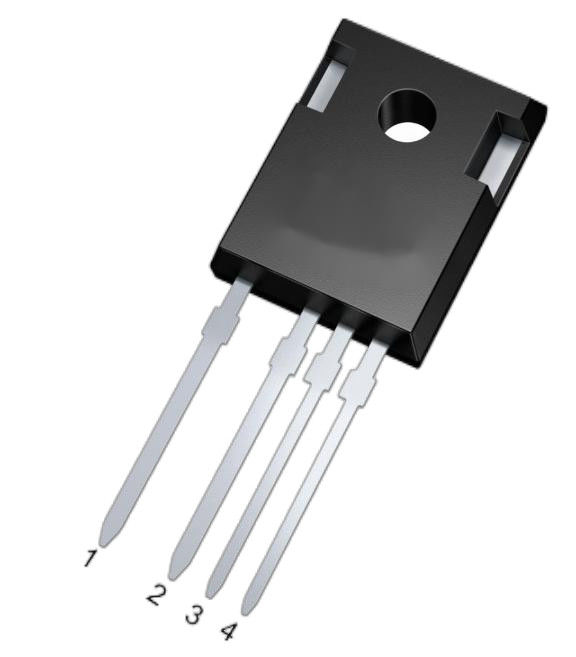

بسته بندی طرح: TO-247-4L
