1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی

Name: 1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS12MA12E4S
Price: Negotiable USD
Availability: InStock

جزئیات محصول

شماره مدل: SPS12MA12E4S

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                1200 ولت Sic قدرت Mosfet,1200 ولت سی سی دیسکریت,موزفيت سيک پاور سفارشي, 1200V SiC Discretes, Customized Sic Power Mosfet


رتبه بندی فعلی:	40A	شارژ دروازه:	120 nC
ولتاژ آستانه گیت:	4 ولت	ولتاژ جداسازی:	2500 ولت
بدون سرب:	آره	سبک نصب:	از طریق سوراخ
مقاومت در داخل کشور:	0.015Ω	نوع بسته بندی:	TO-247
زمان بازیابی معکوس:	25 ثانیه	مطابقت با روش رو:	آره
زمان مقاومت در برابر اتصال کوتاه:	10μs	فرکانس سوئیچینگ:	100 کیلوهرتز
محدوده دما:	-40°C تا 175°C	درجه بندی ولتاژ:	1200 ولت

رتبه بندی فعلی:	40A
شارژ دروازه:	120 nC
ولتاژ آستانه گیت:	4 ولت
ولتاژ جداسازی:	2500 ولت
بدون سرب:	آره
سبک نصب:	از طریق سوراخ
مقاومت در داخل کشور:	0.015Ω
نوع بسته بندی:	TO-247
زمان بازیابی معکوس:	25 ثانیه
مطابقت با روش رو:	آره
زمان مقاومت در برابر اتصال کوتاه:	10μs
فرکانس سوئیچینگ:	100 کیلوهرتز
محدوده دما:	-40°C تا 175°C
درجه بندی ولتاژ:	1200 ولت

1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی

قدرت جامد-DS-SPS12MA12E4S

۱۲۰۰ ولت 12mΩ SiC MOSFET

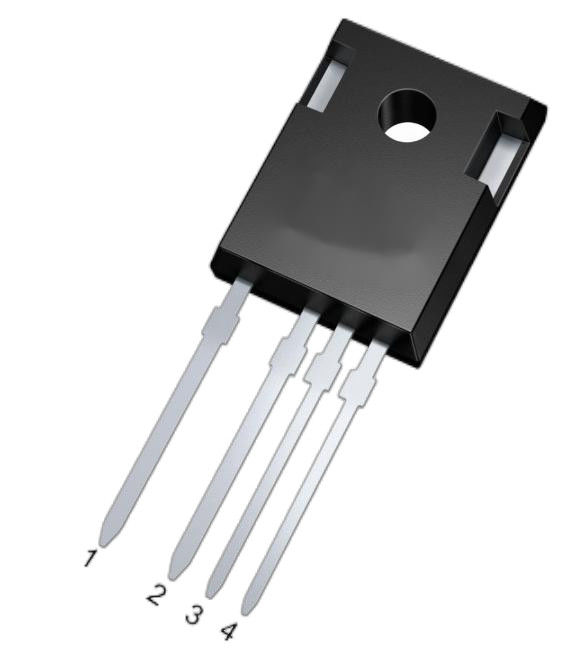

1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی 0

ویژگی ها:

□ ولتاژ بلوکی بالا با مقاومت کم

□ اتصال با سرعت بالا با ظرفیت کم

□ دیود داخلی سریع با بازپرداخت معکوس کم (Qrr)

نمادین کاربردها:

□ اینورترهای خورشیدی

□ شارژ پایل ها

□ سیستم های ذخیره سازی انرژی

□ تامین برق صنعتی

□ موتورهای صنعتی

حداکثر رتبه بندی @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	ارزش ها	واحد
ولتاژ منبع تخلیه	VDSmax	VGS=0V، ID=100μA	1200	V
ولتاژ منبع دروازه	VGSop	استاتیک	-5/+20	V
حداکثر ولتاژ منبع دروازه	VGSmax	استاتیک	-8/+22	V
جریان تخلیه مداوم	شناسه	VGS=20V، Tc=25°C	214	A
جریان تخلیه مداوم	شناسه	VGS=20V، Tc=100°C	151	A
جریان تخلیه پالس	ID ((پالس)	عرض پالس tp محدود به Tjmax	400	A
از بین رفتن قدرت	PD	TC=25°C، Tj=175°C	938	W
محدوده گره کار	Tj		-55 تا 175	°C
محدوده دمای ذخیره سازی	Tstg		-55 تا 175	°C

برق ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده	نماد	شرایط	ارزش ها حداقل نوعي حداکثر.			واحد
ولتاژ شکستن منبع تخلیه	V ((BR) DSS	VGS=0V، ID=100μA	1200	-	-	V
ولتاژ آستانه دروازه	VGS ((th)	VDS=VGS، ID=40mA	2.0	2.7	3.5	V
ولتاژ آستانه دروازه	VGS ((th)	VDS=VGS، ID=40mA، Tj=175°C	-	1.9	-	V
جریان تخلیه ولتاژ دروازه صفر	IDSS	VDS=1200V، VGS=0V	-	2	100	μA
جریان نشت دروازه-منبع	IGSS	VGS=20V، VDS=0V	-	10	100	nA
مقاومت در حالت منبع تخلیه	RDS ((در)	VGS=20V، ID=100A	-	12	20	mΩ
		VGS=20V، ID=100A، Tj=175°C	-	20	-
		VGS=18V، ID=100A	-	13	25
		VGS=18V، ID=100A، Tj=175°C	-	21	-
ترانسکندکتانس	gfs	VDS=20V، IDS=100A	-	60	-	S
ترانسکندکتانس	gfs	VDS=20V، IDS=100A، Tj=175°C	-	52	-	S
انرژی سوئیچینگ روشن (FWD دیود بدن)	ايون	VDS=800V، VGS=-5V/20V، ID=100A، RG(ext)=5Ω، L=100μH، Tj=25°C FWD=SPS12MA12E4S	-	5.2	-	mJ
انرژی خاموش کردن (FWD دیود بدن)	ايف		-	3.7	-	mJ
زمان تاخیر روشن کردن	td ((on))	VDD=800V، VGS=-5V/20V، ID=100A،RG(ext)=5Ω، L=100μH	-	24	-	ns
وقت بلند شدن	tr		-	149	-
زمان تاخیر خاموش کردن	td ((off)		-	145	-
زمان پاییز	tf		-	49	-
دروازه به منبع شارژ	Qgs	VDS=800V، VGS=-5V/20V، ID=100A	-	215	-	nC
گيت به بار تخليه	Qgd		-	179	-
کل هزینه دروازه	Qg		-	577	-
ظرفیت ورودی	سیس	VGS=0V، VDS=1000V f=1MHz VAC=25mV	-	8330	-	pF
ظرفیت خروجی	کاس		-	343	-
ظرفیت انتقال معکوس	Crss		-	57	-
انرژی ذخیره شده COSS	اُس		-	217	-	μJ
مقاومت دروازه داخلی	RG ((int)	f=1MHz، VAC=25mV	-	0.8	-	Ω

عقب دیود ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده نماد		شرایط	ارزش ها واحد حداقل نوعي حداکثر.
ولتاژ دیود جلو	VSD	VGS=-5V، ISD=50A	-	4.7	7	V
ولتاژ دیود جلو	VSD	VGS=-5V، ISD=50A، Tj=175°C	-	3.8	-	V
جریان مستقیم دیود مستمر	IS	VGS=-5V	-	214	-	A
زمان برگشت بهبود	trr	VGS=-5V	-	46	-	ns
هزینه بازپرداخت	قشنگ	ISD=100A	-	1	-	nC
حداکثر جریان بازیافت معکوس	ايرم	VR=800V، di/dt=1597A/μs	-	37	-	A

عقب دیود ویژگی ها @Tc=25°C (مگر اینکه در غیر این صورت مشخص شده)

ماده نماد		شرایط	ارزش ها واحد
مقاومت حرارتی از تقاطع تا صورت	RθJC		-	0.16	-	°C/W
مقاومت حرارتی از اتصال به محیط	RθJA		-	32	-	°C/W

عملکرد معمولی

1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی 4

1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی 5

1200V 12mΩ Sic قدرت Mosfet جدا کننده DS-SPS12MA12E4S سفارشی 6

عملکرد معمولی

عملکرد معمولی

این یک MOSFET کربید سیلیکون (SiC) 1200 ولت با مقاومت حالت 12 میلیومتر (12mΩ) است. MOSFET های SiC به دلیل قابلیت ولتاژ بالا و مقاومت حالت پایین خود شناخته می شوند.که آنها را برای کاربردهای الکترونیکی با قدرت کارآمد مانند کنورترهای فرکانس بالا و وسایل نقلیه الکتریکی مناسب می کند.

بسته بندی طرح: TO-247-4L
