150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

Name: 150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
Brand: 150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.
SKU: SPS150B12G3M4
Rating: 5 (156 reviews)

جزئیات محصول

شماره مدل: SPS150B12G3M4

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                ماژول IGBT با قدرت بالا 34mm,ماژول 150A IGBT با قدرت بالا,ماژول 150A IGBT 34mm, 150A High Power IGBT Module, 150A IGBT Module 34mm

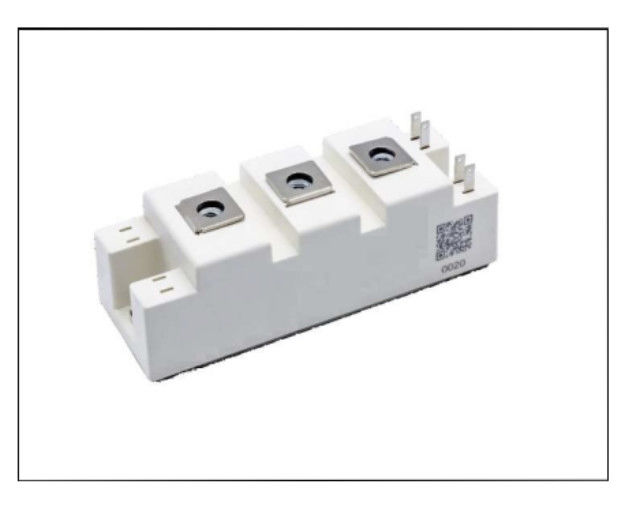

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0.

قدرت جامد-DS-SPS150B12G3M4-S0401G0021 V1.0.

۱۲۰۰ ولت 150A IGBT نصف پل ماژول

۱۲۰۰ ولت 150A IGBT

ویژگی ها:

□ تکنولوژی 1200 ولت Trench+ Field Stop

□ دیود های چرخ آزاد با بازیابی سریع و نرم

□ V_{CE ((sat)}با ضریب دمای مثبت

□ از دست دادن کم برای تغییر

نمادین کاربردها:

□ موتورها و دستگاه های کاربری

□ تبدیل کننده های قدرت بالا

□ UPS

□ فتوولتائیک

بسته بندی

ماده	نماد	شرایط		ارزش ها			واحد
ولتاژ آزمون عایق بندی	VISOL	RMS، f = 50 هرتز، t = 1 دقیقه		4.0			kV
مواد پایه ماژول				ک
جداسازی داخلی		(کلاس 1، IEC 61140) عایق بندی پایه (طبقه 1، IEC 61140)		ال₂اوه₃
فاصله حرکت	بجنب	ترمینال به سینک		17.0			mm
	بجنب	ترمینال به ترمینال		20.0
مجوز	dآرام	ترمینال به سینک		17.0			mm
	dآرام	ترمینال به ترمینال		9.5
شاخص ردیابی مقایسه ای	CTI			>200

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ماژول استندنت راه افتاده	LsCE				20		nH
مقاومت سرب ماژول، ترمینال ها - تراشه	RCC+EE		T_C=25°C		0.65		mΩ
دمای ذخیره سازی	Tstg			-40		125	°C
چرخش نصب برای نصب ماژول	M6			3.0		5.0	Nm
تورم اتصال ترمینال	M5			2.5		5.0	Nm
وزن	G				160		g

IGBT

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ کلکتور - فرستنده	VCES		T_vj=25°C	1200	V
حداکثر ولتاژ فرستنده دروازه	VGES			±20	V
ولتاژ گذرا دروازه فرستنده	VGES	t_p≤10μs، D=0.01		±30	V
جریان مداوم کلکتور DC	من_C		T_C=25°C	200	A
جریان مداوم کلکتور DC	من_C		T_C=100°C	150	A
جریان پالس گیرنده،tp محدود به T_jmax	ICpulse			300	A
از بین رفتن قدرت	Ptot			600	W

ویژگی ارزش ها

ماده	نماد	شرایط		ارزش ها			واحد
ماده	نماد	شرایط		دقیقه ای	-آره.	مکس	واحد
ولتاژ اشباع کلکتور-امتر	VCE ((sat)	من_C=150A، V_{ژنراتورهای عمومی}=15 ولت	T_vj=25°C		1.50	1.80	V
			T_vj=125°C		1.65
			T_vj=150°C		1.70
ولتاژ آستانه دروازه	VGE ((th)	V_CE=V_{ژنراتورهای عمومی}، من_C=6mA		5.0	5.8	6.5	V
جریان قطع کننده کلکتور-امتر	ICES	V_CE=1200V، V_{ژنراتورهای عمومی}=0V	T_vj=25°C			100	μA
جریان قطع کننده کلکتور-امتر	ICES	V_CE=1200V، V_{ژنراتورهای عمومی}=0V	T_vj=150°C			5	mA
جریان نشت دروازه ایمیتر	IGES	V_CE=0V,V_{ژنراتورهای عمومی}=±20 ولت، T_vj=25°C		-200		200	nA
هزینه دروازه	ق_G	V_CE=600V، I_C=150A، V_{ژنراتورهای عمومی}=±15 ولت			1.8		μC
ظرفیت ورودی	..	V_CE=25V، V_{ژنراتورهای عمومی}=0V، f =100kHz			30.0		nF
ظرفیت خروجی	کوس				0.95
ظرفیت انتقال معکوس	کریس				0.27
مقاومت دروازه داخلی	RGint	T_vj=25°C			2		Ω
زمان تاخیر روشن شدن، بار تحرک	td ((on))	V_CC=600V،I_C=150A R_G=3.3Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		128		ns
			T_vj=125°C		140		ns
			T_vj=150°C		140		ns
زمان بالا رفتن، بار تحرک	t_r		T_vj=25°C		48		ns
			T_vj=125°C		52		ns
			T_vj=150°C		52		ns
زمان تاخیر خاموش شدن، بار محرک	td ((off)	V_CC=600V،I_C=150A R_G=3.3Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		396		ns
			T_vj=125°C		448		ns
			T_vj=150°C		460		ns
زمان سقوط، بار محرک	t_f		T_vj=25°C		284		ns
			T_vj=125°C		396		ns
			T_vj=150°C		424		ns
از دست دادن انرژی روشن شدن در هر پالس	ايون	V_CC=600V،I_C=150A R_G=3.3Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		4.9		mJ
			T_vj=125°C		7.6		mJ
			T_vj=150°C		8.3		mJ
خاموش کردن از دست دادن انرژي در هر نبض	ايف		T_vj=25°C		16.1		mJ
			T_vj=125°C		21.7		mJ
			T_vj=150°C		22.5		mJ
داده های SC	ISC	V_{ژنراتورهای عمومی}≤15V، V_CC=800 ولت	tp≤10μs T_vj=150°C			650	A
مقاومت حرارتی IGBT، قاب اتصال	RthJC					0.25	K / W
دمای کار	TJop			-40		150	°C

دیود

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ معکوس تکراری	VRRM		T_vj=25°C	1200	V
جریان مستقیم ثابت	من_F			150	A
جریان پالس دیود،tp محدود به T_Jmax	IFpulse			300	A

ویژگی ارزش ها

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ولتاژ جلو	V_F	من_F=150A، V_{ژنراتورهای عمومی}=0V	T_vj=25°C		2.30	2.70	V
			T_vj=125°C		2.50
			T_vj=150°C		2.50
زمان بازیابی معکوس	trr	من_F=150A د._F/dt=-3300A/μs (T)_vj=150°C) V_R=600 ولت V_{ژنراتورهای عمومی}=-15 ولت	T_vj=25°C		94		ns
			T_vj=125°C		117
			T_vj=150°C		129
حداکثر جریان بازپرداخت معکوس	IRRM		T_vj=25°C		151		A
			T_vj=125°C		166
			T_vj=150°C		170
هزینه بازپس گیری معکوس	QRR		T_vj=25°C		15.6		μC
			T_vj=125°C		23.3
			T_vj=150°C		24.9
از دست دادن انرژی بازیافت معکوس در هر پالس	اِرک		T_vj=25°C		6.7		mJ
			T_vj=125°C		10.9
			T_vj=150°C		11.9
مقاومت حرارتی دیود، قاب اتصال	RthJCD					0.46	K / W
دمای کار	TJop			-40		150	°C

تولید ویژگی (تایپیک) خروجی مشخصه ((معمولي)

من_C= f (V_CE) I_C= f (V_CE) T_vj= 150°C

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 5

IGBT

انتقال ویژگی ((معمول) تغییر خسارت IGBT(معمول)

من_C= f (V_{ژنراتورهای عمومی}) E = f (R_G)

V_CE= 20VV_{ژنراتورهای عمومی}= ±15 ولت، I_C= 150A، V_CE= 600 ولت

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 6

IGBT RBSOA

تغییر خسارت IGBT(معمولاً) عقب تعصب امن کار کردن منطقه ((RBSOA)

E = f (I_C) I_C=f (V_CE)

V_{ژنراتورهای عمومی}= ±15 ولت، R_G= 3.3Ω، V_CE= 600V V_{ژنراتورهای عمومی}= ±15 ولت، R_گف= 5.1Ω، T_vj= 150°C

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 7

نمادین ظرفیت به عنوان a عملکرد از جمع کننده-برنده ولتاژ شارژ دروازه (معمولی)

C = f (V_CE) V_{ژنراتورهای عمومی}= f (Q_G)

f = 100 kHz، V_{ژنراتورهای عمومی}= 0V I_C= 150A، V_CE= 600 ولت

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 8

IGBT به جلو ویژگی از دیود (معمولا)

IGBT گذرا حرارتی مقاومت به عنوان a عملکرد ضربان قلب عرضمن_F= f (V_F)

Zth ((j-c) = f (t)

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 9

ضایعات تغییر دیود (معمول) تغییرضایعات دیود (معمول)

E_{بازبینی}= f (R_G) E_{بازبینی}= f (I_F)

من_F= 150A، V_CE= 600 ولت R_G= 3.3Ω، V_CE= 600 ولت

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 10

دیود گذرا حرارتی مقاومت به عنوان a عملکرد از ضربان قلب عرض

Zth ((j-c) = f (t)

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 11

"ماژول نیمه پل IGBT 1200V 150A" دو IGBT را در یک پیکربندی نیمه پل ادغام می کند.که کنترل دقیق ولتاژ (1200V) و جریان (150A) را ارائه می دهدخنک سازی موثر برای عملکرد قابل اعتماد ضروری است و مشخصات دقیق را می توان در صفحه اطلاعات سازنده یافت.

مدار نمودار عنوان

150A ماژول IGBT قدرت بالا 34mm DS-SPS150B12G3M4-S0401G0021 V1.0. 12

بسته بندی طرح ها

ابعاد (ملی متر)
