ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0

Name: ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS100B17G3R8
Price: Negotiable USD
Availability: InStock

جزئیات محصول

شماره مدل: SPS100B17G3R8

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                ماژول های IGBT خودرو سفارشی,ماژول های IGBT خودرو 34mm,ماژول های سفارشی 34 میلی متر, Automotive IGBT Modules 34mm, Custom Modules 34mm


پیکربندی:	اینورتر 3 فاز	فعلی - گردآورنده (IC) (حداکثر):	200A
فعلی - برش جمع کننده (حداکثر):	1 میلی آمپر	شارژ دروازه:	100nC
نوع ورودی:	استاندارد	نوع نصب:	پایه شاسی
دمای کار:	-40 درجه سانتی گراد ~ 150 درجه سانتی گراد	بسته بندی / کیس:	ماژول 34 میلی متری
نوع بسته بندی:	مدول	قدرت - حداکثر:	1.2 کیلووات
زمان بازیابی معکوس (trr):	100 ثانیه	سوئیچینگ انرژی:	1.2mJ
ولتاژ - خرابی امیتر کلکتور (حداکثر):	600 ولت	ولتاژ - اشعه گیرنده کلکتور (حداکثر):	1.8 ولت

پیکربندی:	اینورتر 3 فاز
فعلی - گردآورنده (IC) (حداکثر):	200A
فعلی - برش جمع کننده (حداکثر):	1 میلی آمپر
شارژ دروازه:	100nC
نوع ورودی:	استاندارد
نوع نصب:	پایه شاسی
دمای کار:	-40 درجه سانتی گراد ~ 150 درجه سانتی گراد
بسته بندی / کیس:	ماژول 34 میلی متری
نوع بسته بندی:	مدول
قدرت - حداکثر:	1.2 کیلووات
زمان بازیابی معکوس (trr):	100 ثانیه
سوئیچینگ انرژی:	1.2mJ
ولتاژ - خرابی امیتر کلکتور (حداکثر):	600 ولت
ولتاژ - اشعه گیرنده کلکتور (حداکثر):	1.8 ولت

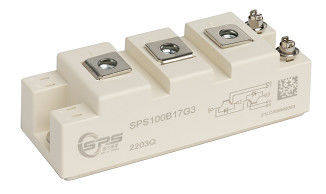

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0

قدرت جامد-DS-SPS100B17G3R8-S04010015 V1.0

1700 ولت 100A IGBT نصف پل ماژول

1700 ولت 100A IGBT

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 0

ویژگی ها:

□ تکنولوژی 1700V Trench+ Field Stop

□ دیود های چرخ آزاد با بازیابی سریع و نرم

□ V_{CE ((sat)}با ضریب دمای مثبت

□ از دست دادن کم برای تغییر

نمادین کاربردها:

□ موتورها و دستگاه های کاربری

□ تبدیل کننده های قدرت بالا

□ UPS

□ فتوولتائیک

بسته بندی

ماده	نماد	شرایط		ارزش ها			واحد
ولتاژ آزمون عایق بندی	VISOL	RMS، f = 50 هرتز، t = 1 دقیقه		4.0			kV
مواد پایه ماژول				ک
جداسازی داخلی		(کلاس 1، IEC 61140) عایق بندی پایه (طبقه 1، IEC 61140)		ال₂اوه₃
فاصله حرکت	بجنب	ترمینال به سینک		17.0			mm
	بجنب	ترمینال به ترمینال		20.0
مجوز	dآرام	ترمینال به سینک		17.0			mm
	dآرام	ترمینال به ترمینال		9.5
شاخص ردیابی مقایسه ای	CTI			>200

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ماژول استندنت راه افتاده	LsCE				20		nH
مقاومت سرب ماژول، ترمینال ها - تراشه	RCC+EE		T_C=25°C		0.65		mΩ
دمای ذخیره سازی	Tstg			-40		125	°C
چرخش نصب برای نصب ماژول	M6			3.0		5.0	Nm
تورم اتصال ترمینال	M5			2.5		5.0	Nm
وزن	G				160		g

IGBT

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ کلکتور - فرستنده	VCES		T_vj=25°C	1700	V
حداکثر ولتاژ فرستنده دروازه	VGES			±20	V
ولتاژ گذرا دروازه فرستنده	VGES	t_p≤10μs، D=0.01		±30	V
جریان مداوم کلکتور DC	من_C		T_C=25°C	180	A
جریان مداوم کلکتور DC	من_C		T_C=100°C	100	A
جریان پالس گیرنده،tp محدود به T_jmax	ICpulse			200	A
از بین رفتن قدرت	Ptot			535	W

ویژگی ارزش ها

ماده	نماد	شرایط		ارزش ها			واحد
ماده	نماد	شرایط		دقیقه ای	-آره.	مکس	واحد
ولتاژ اشباع کلکتور-امتر	VCE ((sat)	من_C=100A، V_{ژنراتورهای عمومی}=15 ولت	T_vj=25°C		1.65	1.95	V
			T_vj=125°C		1.90
			T_vj=150°C		1.92
ولتاژ آستانه دروازه	VGE ((th)	V_CE=V_{ژنراتورهای عمومی}، من_C=4mA		5.0	5.8	6.5	V
جریان قطع کننده کلکتور-امتر	ICES	V_CE=1700 ولت، V_{ژنراتورهای عمومی}=0V	T_vj=25°C			100	μA
جریان قطع کننده کلکتور-امتر	ICES	V_CE=1700 ولت، V_{ژنراتورهای عمومی}=0V	T_vj=150°C			5	mA
جریان نشت دروازه ایمیتر	IGES	V_CE=0V,V_{ژنراتورهای عمومی}=±20 ولت، T_vj=25°C		-200		200	nA
هزینه دروازه	ق_G	V_CE=900 ولت، I_C=75A، V_{ژنراتورهای عمومی}=±15 ولت			0.6		μC
ظرفیت ورودی	..	V_CE=25V، V_{ژنراتورهای عمومی}=0V، f =100kHz			9.00		nF
ظرفیت خروجی	کوس				0.58
ظرفیت انتقال معکوس	کریس				0.14
مقاومت دروازه داخلی	RGint	T_vj=25°C			9		Ω
زمان تاخیر روشن شدن، بار تحرک	td ((on))	V_CC=900V،I_C=100A R_G=5.1Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		194		ns
			T_vj=125°C		218		ns
			T_vj=150°C		222		ns
زمان بالا رفتن، بار تحرک	t_r		T_vj=25°C		48		ns
			T_vj=125°C		60		ns
			T_vj=150°C		66		ns
زمان تاخیر خاموش شدن، بار محرک	td ((off)	V_CC=900V،I_C=100A R_G=5.1Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		322		ns
			T_vj=125°C		494		ns
			T_vj=150°C		518		ns
زمان سقوط، بار محرک	t_f		T_vj=25°C		500		ns
			T_vj=125°C		676		ns
			T_vj=150°C		740		ns
از دست دادن انرژی روشن شدن در هر پالس	ايون	V_CC=900V،I_C=100A R_G=5.1Ω، V_{ژنراتورهای عمومی}=±15 ولت	T_vj=25°C		20.1		mJ
			T_vj=125°C		33.4		mJ
			T_vj=150°C		36.8		mJ
خاموش کردن از دست دادن انرژي در هر نبض	ايف		T_vj=25°C		20.7		mJ
			T_vj=125°C		30.6		mJ
			T_vj=150°C		32.8		mJ
داده های SC	ISC	V_{ژنراتورهای عمومی}≤15V، V_CC=900 ولت	tp≤10μs T_vj=150°C			360	A
مقاومت حرارتی IGBT، قاب اتصال	RthJC					0.28	K / W
دمای کار	TJop			-40		175	°C

دیود

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ معکوس تکراری	VRRM		T_vj=25°C	1700	V
جریان مستقیم ثابت	من_F		T_C=25°C	140	A
جریان مستقیم ثابت	من_F		T_C=100°C	100
جریان پالس دیود،tp محدود به T_Jmax	IFpulse			200

ویژگی ارزش ها

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ولتاژ جلو	V_F	من_F=100A، V_{ژنراتورهای عمومی}=0V	T_vj=25°C		2.00	2.40	V
			T_vj=125°C		2.15
			T_vj=150°C		2.20
زمان بازیابی معکوس	trr	من_F=100A د._F/dt=-2100A/μs (T_vj=150°C) V_R=900 ولت V_{ژنراتورهای عمومی}=-15 ولت	T_vj=25°C		120		ns
			T_vj=125°C		180
			T_vj=150°C		200
حداکثر جریان بازپرداخت معکوس	IRRM		T_vj=25°C		193		A
			T_vj=125°C		216
			T_vj=150°C		218
هزینه بازپس گیری معکوس	QRR		T_vj=25°C		20		μC
			T_vj=125°C		40
			T_vj=150°C		47
از دست دادن انرژی بازیافت معکوس در هر پالس	اِرک		T_vj=25°C		4.9		mJ
			T_vj=125°C		21.2
			T_vj=150°C		24.1
مقاومت حرارتی دیود، قاب اتصال	RthJCD					0.40	K / W
دمای کار	TJop			-40		175	°C

تولید ویژگی (تایپیک) خروجی مشخصه ((معمولي)

من_C= f (V_CE) I_C= f (V_CE) T_vj= 150°C

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 5

انتقال ویژگی ((معمول) تغییر خسارت IGBT(معمول)

من_C= f (V_{ژنراتورهای عمومی}) E = f (R_G)

V_CE= 20VV_{ژنراتورهای عمومی}= ±15 ولت، I_C= 100A، V_CE= 900 ولت

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 6

IGBT RBSOA

تغییر خسارت IGBT(معمولاً) عقب تعصب امن کار کردن منطقه ((RBSOA)

E = f (I_C) I_C=f (V_CE)

V_{ژنراتورهای عمومی}= ±15 ولت، R_G= 5.1Ω، V_CE= 900V V_{ژنراتورهای عمومی}= ±15 ولت، R_گف= 5.1Ω، T_vj= 150°C

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 7

نمادین ظرفیت به عنوان a عملکرد از جمع کننده-برنده ولتاژ شارژ دروازه (معمولی)

C = f (V_CE) V_{ژنراتورهای عمومی}= f (Q_G)

f = 100 kHz، V_{ژنراتورهای عمومی}= 0V I_C= 100A، V_CE= 900 ولت

IGBT

IGBT گذرا حرارتی مقاومت به عنوان a عملکرد ضربان قلب عرض جلو ویژگی از دیود (معمولا)

Zth ((j-c) = f (t) I_F= f (V_F)

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 9

از دست دادن تغییر دیود (معمول) تغییرضایعات دیود (معمول)

E_{بازبینی}= f (R_G) E_{بازبینی}= f (I_F)

من_F= 100A، V_CE= 900 ولت R_G= 5.1Ω، V_CE= 900 ولت

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 10

دیود گذرا حرارتی مقاومت به عنوان a عملکرد از ضربان قلب عرض

Zth ((j-c) = f (t)

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 11

"ماژول نیمه پل IGBT 1700V 100A" دو IGBT را در یک پیکربندی نیمه پل ادغام می کند، مناسب برای برنامه هایی که نیاز به قدرت متوسط دارند.کنترل دقیق ولتاژ (1700V) و جریان (100A) را فراهم می کندبرای عملکرد قابل اطمینان، نیاز به خنک سازی موثر وجود دارد. مشخصات دقیق را می توان در ورق اطلاعات سازنده یافت.

مدار نمودار عنوان

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 12

بسته بندی طرح ها

ماژول های IGBT اتومبیل سفارشی 34mm DS-SPS100B17G3R8-S04010015 V1.0 13

ابعاد (ملی متر)
