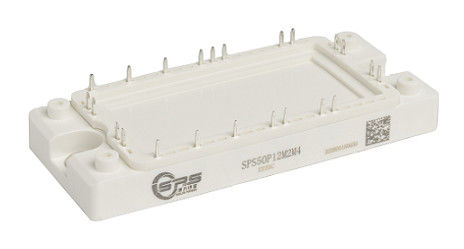

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0

Name: OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS50P12M2M4
Price: Negotiable USD
Availability: InStock

جزئیات محصول

شماره مدل: SPS50P12M2M4

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                OEM IGBT 1200V 50A,ماژول PIM OEM,PIM IGBT 1200V 50A, OEM PIM Module, PIM IGBT 1200V 50A


نام محصول:	ماژول راننده IGBT	جریان جمع آوری کننده:	50A
ولتاژ کلکتور-امیتر:	± 1200 ولت	رتبه بندی فعلی:	50A
ولتاژ گیت-امیتر:	± 20 ولت	حداکثر دمای محل اتصال:	150 درجه سانتی گراد
سبک نصب:	پیچ	تعداد پین ها:	7
محدوده دمای عملیاتی:	-40 درجه سانتیگراد تا +125 درجه سانتیگراد	نوع بسته بندی:	EconoPACK
زمان بازیابی معکوس:	100 ثانیه	زمان مقاومت در برابر اتصال کوتاه:	10μs
فرکانس سوئیچینگ:	20 کیلوهرتز	مقاومت حرارتی:	0.1°C/W
درجه بندی ولتاژ:	1200 ولت

نام محصول:	ماژول راننده IGBT
جریان جمع آوری کننده:	50A
ولتاژ کلکتور-امیتر:	± 1200 ولت
رتبه بندی فعلی:	50A
ولتاژ گیت-امیتر:	± 20 ولت
حداکثر دمای محل اتصال:	150 درجه سانتی گراد
سبک نصب:	پیچ
تعداد پین ها:	7
محدوده دمای عملیاتی:	-40 درجه سانتیگراد تا +125 درجه سانتیگراد
نوع بسته بندی:	EconoPACK
زمان بازیابی معکوس:	100 ثانیه
زمان مقاومت در برابر اتصال کوتاه:	10μs
فرکانس سوئیچینگ:	20 کیلوهرتز
مقاومت حرارتی:	0.1°C/W
درجه بندی ولتاژ:	1200 ولت

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0

قدرت جامد-DS-SPS50P12M2M4-S04040005 V1.0

۱۲۰۰ ولت 50A IGBT PIM ماژول

۱۲۰۰ ولت 50A IGBT PIM

ویژگی ها:

تکنولوژی 1200 ولت Trench + Field Stop
دیودهای چرخ آزاد با بازیابی سریع و نرم معکوس
VCE ((sat) با ضریب دمای مثبت
خسارت کم در تغییر
مقاومت مدار کوتاه

نمادین درخواست ها:

موتورهای محرک
محرک های سرو

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 1

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 2

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 3

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 4

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 5

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 6

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 7

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 8

IGBT IGBT

ویژگی خروجی IGBT، اینورتر (معمول) ویژگی انتقال IGBT، اینورتر (معمول)

IC=f (VCE) IC=f (VGE)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 10

IGBT IGBT

از دست دادن IGBT، اینورتر (معمولی) از دست دادن IGBT، اینورتر (معمولی)

E=f (IC) E=f (RG)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 11

IGBT،RBSOA IGBT

منطقه عملیاتی امن جهت گیری معکوس IGBT، اینورتر (RBSOA) IGBT، اینورتر

IC=f (VCE) ZthJC=f (t)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 12

FRD FRD

ویژگی خروجی FRD، اینورتر (معمول) از دست دادن سوئیچ FRD، اینورتر (معمول)

IF=f ((VF) E=f (IF)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 13

FRD FRD

ضایعات سوئیچ FRD، اینورتر (معمولی) FRD، اینورتر

E=f (RG) ZthJC=f (t)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 14

IGBT FRD

ویژگی خروجی IGBT، Brake Chopper (معمول) ویژگی جلو FRD، Brake Chopper (معمول)

IC=f (VCE) IF=f (VF)

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 15

این یک ماژول یکپارچه برق IGBT (PIM) با ولتاژ 1200V و جریان 50A است.ماژول های IGBT PIM معمولاً در کاربردهای مختلف الکترونیک قدرت مانند محرک های موتور استفاده می شوندمشخصات نشان می دهد که ماژول قادر به تحمل حداکثر ولتاژ 1200V و حداکثر جریان 50A است.اقدامات خنک کننده و محافظ مناسب برای اطمینان از عملکرد قابل اعتماد و ایمن در برنامه های کاربردی با قدرت بالا ضروری است.

مدار نمودار عنوان

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 16

بسته بندی طرح ها

OEM IGBT 1200V 50A ماژول PIM DS- SPS50P12M2M4-S04040005 V1.0 17
