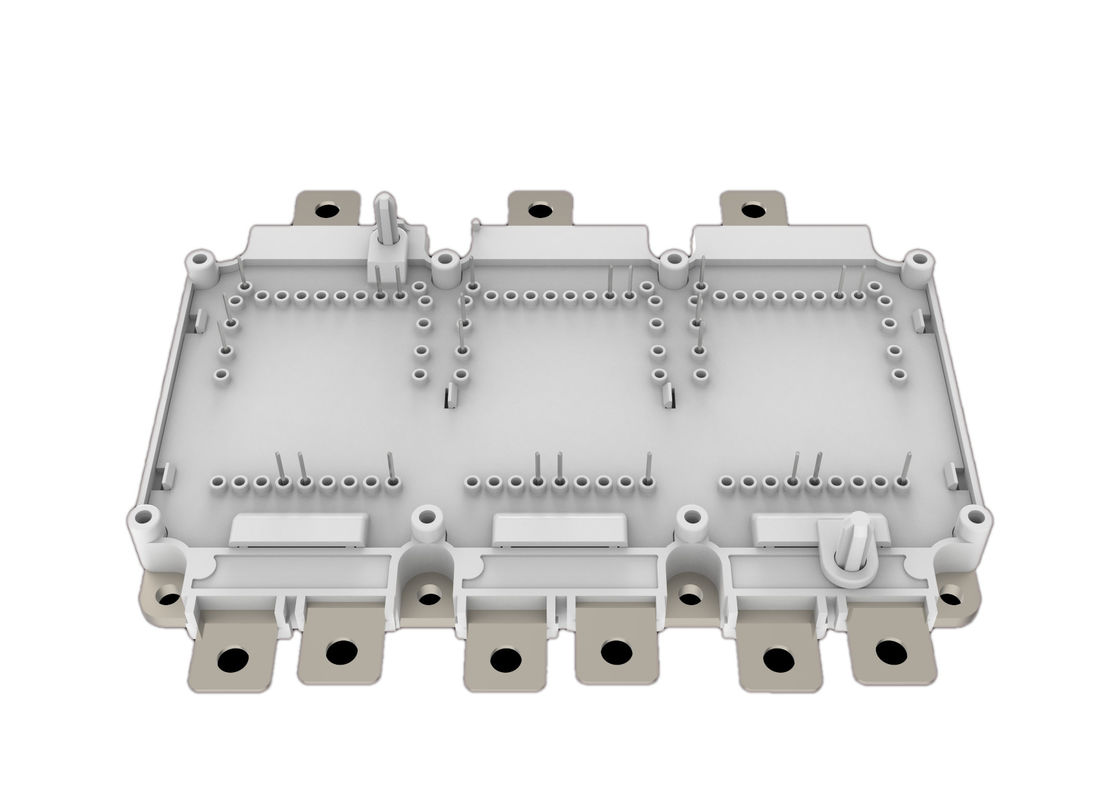

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM

Name: 750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM
Brand: Jiangsu Solid Power Semiconductor Co.,Ltd
SKU: SPS820F08HDM4
Price: Negotiable USD
Availability: InStock

جزئیات محصول

شماره مدل: SPS820F08HDM4

شرایط پرداخت و حمل و نقل

بهترین قیمت رو بدست بیار

جزئیات محصول

توضیحات محصول

برجسته کردن:
                                                                                                                                                                                                                                                                                                                                                                                                                                                ماژول قدرت خودرو 750V 820A,ماژول IGBT پل کامل OEM,ماژول الکترونیک خودرو OEM, Full Bridge IGBT Module OEM, OEM Automotive Electronic Module


گواهینامه:	CE، FCC، RoHS	رنگ:	سیاه
سازگاری:	سازگار با اکثر وسایل نقلیه مدرن	قابلیت اتصال:	سیمی
ابعاد:	بسته به ماژول خاص متفاوت است	عملکرد:	کنترل و نظارت بر سیستم های مختلف در یک خودرو
مواد:	پلاستیک و فلز	دمای کار:	-40 تا 85 درجه سانتی گراد
ولتاژ بهره برداری:	12 ولت	نوع:	الکترونیکی
تضمین:	1 سال	وزن:	بسته به ماژول خاص متفاوت است

گواهینامه:	CE، FCC، RoHS
رنگ:	سیاه
سازگاری:	سازگار با اکثر وسایل نقلیه مدرن
قابلیت اتصال:	سیمی
ابعاد:	بسته به ماژول خاص متفاوت است
عملکرد:	کنترل و نظارت بر سیستم های مختلف در یک خودرو
مواد:	پلاستیک و فلز
دمای کار:	-40 تا 85 درجه سانتی گراد
ولتاژ بهره برداری:	12 ولت
نوع:	الکترونیکی
تضمین:	1 سال
وزن:	بسته به ماژول خاص متفاوت است

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM

قدرت جامد-DS-SPS820F08HDM4-S04090002

۷۵۰ ولت 820A IGBT پر شده پل ماژول

۷۵۰ ولت 820A IGBT

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 0

ویژگی ها:

□ تکنولوژی Trench+ Field Stop 750 ولت

□ دیود های چرخ آزاد با بازیابی سریع و نرم

□ V_{CE ((sat)}با ضریب دمای مثبت

□ از دست دادن کم برای تغییر

□ پیچیدگی در مدار کوتاه

نمادین کاربردها:

□ موتورهای محرک

□ خودروهای الکتریکی هیبریدی

□ کاربردهای خودرو

□ وسایل نقلیه کشاورزی تجاری

بسته بندی

ماده	نماد	شرایط		ارزش ها			واحد
ولتاژ آزمون عایق بندی	VISOL	RMS، f = 0 Hz، t = 1 s		4.2			kV
مواد پایه ماژول				ک
جداسازی داخلی		(کلاس 1، IEC 61140) عایق بندی پایه (طبقه 1، IEC 61140)		ال₂اوه₃
فاصله حرکت	بجنب	ترمینال به سینک		9.0			mm
	بجنب	ترمینال به ترمینال		9.0
مجوز	dآرام	ترمینال به سینک		4.5			mm
	dآرام	ترمینال به ترمینال		4.5
شاخص ردیابی مقایسه ای	CTI			>200

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ماژول استندنت راه افتاده	LsCE				10		nH
مقاومت سرب ماژول، ترمینال ها - تراشه	RCC+EE		T_C=25°C		0.75		mΩ
دمای ذخیره سازی	Tstg			-40		125	°C
چرخش نصب برای نصب ماژول	M4	صفحه پایه به بخاری		1.8		2.2	Nm
	M3	PCB به قاب		0.45		0.55	Nm
وزن	G				725		g

IGBT

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ کلکتور - فرستنده	VCES		T_vj=25°C	750	V
حداکثر ولتاژ فرستنده دروازه	VGES			±20	V
ولتاژ گذرا دروازه فرستنده	VGES	t_p≤10μs، D=0.01		±30	V
جریانی که در کلکتور اجرا می شود	ICN			820	A
جریان مداوم کلکتور DC	من_C	T_F= 80°C، T_vjmax= 175°C		450	A
جریان پالس گیرنده،tp محدود به T_jmax	ICpulse			1640	A
از بین رفتن قدرت	Ptot		T_F=75°C	769	W

ماده	نماد	شرایط		ارزش ها			واحد
ماده	نماد	شرایط		دقیقه ای	-آره.	مکس	واحد
ولتاژ اشباع کلکتور-امتر	VCE ((sat)	من_C=450A، V_{ژنراتورهای عمومی}=15 ولت	T_vj=25°C		1.20	1.40	V
			T_vj=125°C		1.24
			T_vj=150°C		1.27
		من_C=820A، V_{ژنراتورهای عمومی}=15 ولت	T_vj=25°C		1.40	1.60
			T_vj=125°C		1.55
			T_vj=150°C		1.60
ولتاژ آستانه دروازه	VGE ((th)	V_CE=V_{ژنراتورهای عمومی}، من_C=9.6mA		5.1	5.8	6.5	V
جریان قطع کننده کلکتور-امتر	ICES	V_CE=750V، V_{ژنراتورهای عمومی}=0V	T_vj=25°C			100	μA
جریان قطع کننده کلکتور-امتر	ICES	V_CE=750V، V_{ژنراتورهای عمومی}=0V	T_vj=150°C			5	mA
جریان نشت دروازه ایمیتر	IGES	V_CE=0V,V_{ژنراتورهای عمومی}=±20 ولت، T_vj=25°C		-200		200	nA
هزینه دروازه	ق_G	V_CE=400 ولت، I_C=450A، V_{ژنراتورهای عمومی}=-8/+15 ولت			1.6		μC
مقاومت دروازه داخلی	RGint				0.8		Ω
ظرفیت ورودی	..	V_CE=25V، V_{ژنراتورهای عمومی}=0V، f =100kHz			42.4		nF
ظرفیت خروجی	کوس				3.1
ظرفیت انتقال معکوس	کریس				0.8
زمان تاخیر روشن شدن، بار تحرک	td ((on))	V_CC=400V،I_C=450A R_گون=2.5Ω V_{ژنراتورهای عمومی}=-8/+15 ولت	T_vj=25°C		90		ns
			T_vj=125°C		92		ns
			T_vj=150°C		96		ns
زمان بالا رفتن، بار تحرک	t_r		T_vj=25°C		64		ns
			T_vj=125°C		68		ns
			T_vj=150°C		70		ns
زمان تاخیر خاموش شدن، بار محرک	td ((off)	V_CC=400V،I_C=450A R_گاف=5.1Ω V_{ژنراتورهای عمومی}=-8/+15 ولت	T_vj=25°C		520		ns
			T_vj=125°C		580		ns
			T_vj=150°C		590		ns
زمان سقوط، بار محرک	t_f		T_vj=25°C		200		ns
			T_vj=125°C		310		ns
			T_vj=150°C		320		ns
از دست دادن انرژی روشن شدن در هر پالس	ايون	V_CC=400V،I_C=450A R_G=2.5Ω،R_گاف=5.1Ω V_{ژنراتورهای عمومی}=-8/+15 ولت	T_vj=25°C		15.0		mJ
			T_vj=125°C		18.0		mJ
			T_vj=150°C		20.0		mJ
خاموش کردن از دست دادن انرژي در هر نبض	ايف		T_vj=25°C		33.5		mJ
			T_vj=125°C		41.0		mJ
			T_vj=150°C		43.0		mJ

ماده	نماد	شرایط		ارزش ها			واحد
ماده	نماد	شرایط		دقیقه ای	-آره.	مکس	واحد
داده های SC	ISC	V_{ژنراتورهای عمومی}≤15V، V_CC=400 ولت	tp≤3μs T_vj=150°C			5400	A
مقاومت حرارتی IGBT، مایع خنک کننده اتصال	RthJF					0.13	K / W
دمای کار	TJop			-40		175	°C

دیود

حداکثر رتبه بندی شده ارزش ها

ماده	نماد	شرایط		ارزش ها	واحد
ولتاژ معکوس تکراری	VRRM		T_vj=25°C	750	V
جریان پیشرو اجرا شده	ICN			820	A
جریان مستقیم ثابت	من_F	T_F= 80°C، T_vjmax= 175°C		450	A
جریان پالس دیود،tp محدود به T_Jmax	IFpulse			1640	A

ویژگی ارزش ها

ماده	نماد	شرایط		ارزش ها			واحد
				دقیقه ای	-آره.	مکس
ولتاژ جلو	V_F	من_F=450A، V_{ژنراتورهای عمومی}=0V	T_vj=25°C		1.20	1.60	V
			T_vj=125°C		1.16
			T_vj=150°C		1.14
		من_F=820A، V_{ژنراتورهای عمومی}=0V	T_vj=25°C		1.42	1.80
			T_vj=125°C		1.43
			T_vj=150°C		1.44
زمان بازیابی معکوس	trr	من_F=450A د._F/dt=-6700A/μs (T)_vj=150°C) V_R=400 ولت V_{ژنراتورهای عمومی}=-8 ولت	T_vj=25°C		122		ns
			T_vj=125°C		160
			T_vj=150°C		172
حداکثر جریان بازپرداخت معکوس	IRRM		T_vj=25°C		295		A
			T_vj=125°C		360
			T_vj=150°C		375
هزینه بازپس گیری معکوس	QRR		T_vj=25°C		28.5		μC
			T_vj=125°C		40.5
			T_vj=150°C		43.5
از دست دادن انرژی بازیافت معکوس در هر پالس	اِرک		T_vj=25°C		6.2		mJ
			T_vj=125°C		11.7
			T_vj=150°C		13.2
مقاومت حرارتی دیود، مایع خنک کننده اتصال	RthJFD					0.25	K / W
دمای کار	TJop			-40		175	°C

ترمیستور NTC

ویژگی ارزش ها

ماده

نماد

شرایط

ارزش ها

واحد

مقاومت نامی

R25

T_C=25°C

5.00

kΩ

مقدار B

R25/50

3375

تولید ویژگی (تایپیک) خروجی مشخصه ((معمولي)

من_C= f (V_CE) T_vj= 150°C

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 5

IGBT

انتقال ویژگی ((معمولی) از دست دادن تغییر IGBT (معمولی)

من_C= f (V_{ژنراتورهای عمومی}) V_CE= 20 ولت E = f (R_G)

V_{ژنراتورهای عمومی}= -8/+15V، I_C= 450A، V_CE= 400 ولت

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 6

IGBT(RBSOA)

ضایعات تغییر IGBT (معمولی) معکوس تعصب امن کار کردن منطقه ((RBSOA)

E = f (I_C) I_C=f (V_CE)

V_{ژنراتورهای عمومی}= -8/+15 ولت، R_گون= 2.5Ω،R_گاف= 5.1Ω، V_CE= ۴۰۰ ولت_{ژنراتورهای عمومی}= -8/+15 ولت، R_گف= 5.1Ω، T_vj= 150°C

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 7

نمادین ظرفیت به عنوان یک عملکرد جمع کننده-برنده ولتاژ شارژ دروازه (معمولی)

C = f (V_CE) V_{ژنراتورهای عمومی}= f (Q_G)

f = 100 kHz، V_{ژنراتورهای عمومی}= 0V I_C= 450A، V_CE= 400 ولت

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 8

IGBT

IGBT گذرا حرارتی مقاومت جلو ویژگی از دیود (معمولا)

Zth ((j-c) = f (t) I_F= f (V_F)

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 9

ضایعات تغییر دیود (معمول) ضایعات تغییر دیود (معمول)

E_{بازبینی}= f (R_G) E_{بازبینی}= f (I_F)

من_F= 450A، V_CE= 400 ولت R_G= 2.5Ω، V_CE= 400 ولت

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 10

دیود دمای گذرا مقاومت NTC- دمای ترمیستور ویژگی (معمولا)

Zth ((j-c) = f (t) R = f (T)

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 11

یک ماژول IGBT در یک اینورتر یک مجموعه فشرده است که حاوی ترانزیستورهای دوقطبی گیت عایق (IGBT) و سایر اجزای آن است.IGBT ها نقش مهمی در تغییر و تبدیل جریان ثابت (DC) به جریان متناوب (AC) در دستگاه هایی مانند محرک های موتور دارنداین ماژول یکپارچه سازی را ساده می کند و خنک سازی مناسب برای کارایی و قابلیت اطمینان ضروری است.

مدار نمودار عنوان

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 12

بسته بندی طرح ها

750V 820A ماژول های قدرت خودرو ماژول IGBT کامل پل الکترونیکی OEM 14

ابعاد (ملی متر)
